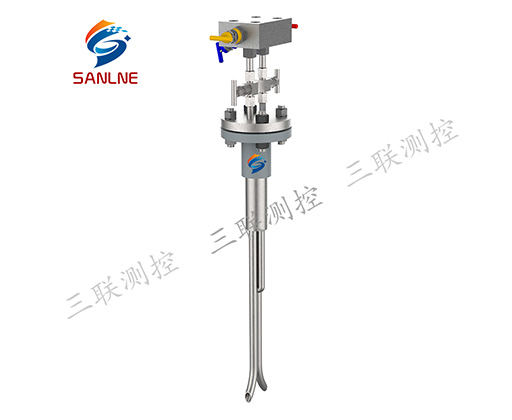

皮托管，又名“空速管”，“風速管”，是測量氣流總壓和靜壓以確定 氣流速度的裝置。用皮托管進行流量測量時，流體應是連續的單相流 體或具有與單相流體類似的流體，當被測流體是液體時，流動時應沒 有橫向速度梯度。皮托管一般常用流速為 5m/s—30m/s,在高流速場 合應避免皮托管的振動。

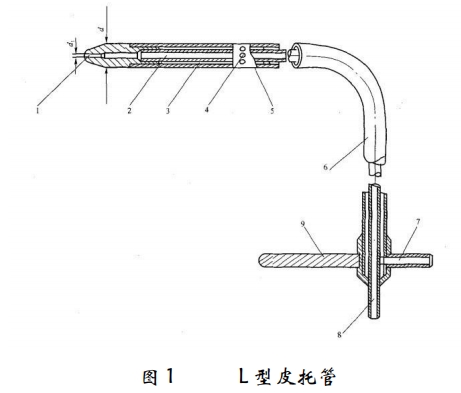

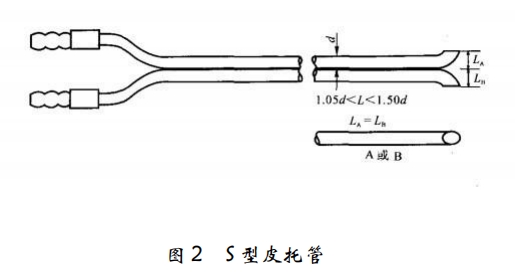

常見兩種類型：

性能特點：

■ 節能效果：由于皮托管的截面積小，在介質管道中幾乎無壓力損失，因此具有節能效果。

■ 耐高溫高壓：皮托管材質選用1Cr18Ni9Ti不銹鋼，可耐介質最高溫度650℃，介質最高壓力32MPa。

■ 可靠性：皮托管結構簡單，導壓管內介質不流動，雜物不容易進入，因此能長時間保持測量精度。

■ 安裝簡便：只需在管道合適的位置上打一個相當?shù)目祝岩淮卧结槻迦牍艿乐行?，即可方便地進行安裝。

■ 無需維護：皮托管本身無需維護，只需按計量器具定期檢定要求對差壓變送器進行零點和滿度的校驗以及二次表輸入相應的電流進行校驗。

■ 測量范圍廣：流量在0.2 t/h～50000 t/h都可以精確測量，對低流速、小流量、大管徑測量效果尤佳

應用領域:
