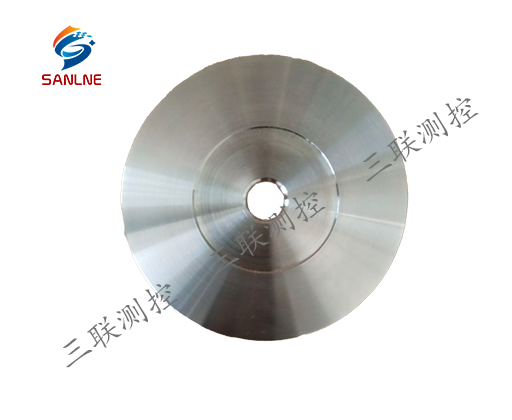

1/4圓孔板流量計，也稱為四分之一圓孔板或四分之一噴嘴，是一種差壓式流量計。1/4圓孔板流量計適用于低雷諾數液體和氣體流量的計量，特別適用于粘度較高、低雷諾數下的流量測量。它在石油、化工、天然氣、冶金、電力、制藥等行業中，用于各種液體、氣體、天然氣以及蒸汽的體積流量或質量流量的連續測量。

產品特點：

—結構簡單、牢固、性能穩定：1/4圓孔板流量計的設計簡單而堅固，能夠提供穩定的性能。

—低雷諾數適用性：適用于低雷諾數液體和氣體流量的計量，特別適用于小管徑、低流速、高粘度的流體。

—無需實流標定：1/4圓孔板流量計可以不經過實流標定，依據英國標準BS1042進行設計制造和使用。

—測量流量下限低：相比于標準孔板，1/4圓孔板可以測量更低的流量下限，但流量上限限制要比孔板低。

—取壓方式多樣：支持角接取壓和法蘭取壓兩種方式，適用于不同的安裝環境和需求。

—公稱壓力和通徑范圍：公稱壓力≤16MPa，公稱通徑范圍為25～500mm。

—精確度高：精確度（不確定度）為±2%～2.5%，能夠提供較為精確的流量測量結果。

—適用范圍廣：開孔直徑d(mm)應大于等于15mm，開孔直徑比β的范圍為0.245≤β≤0.58，雷諾數范圍ReD應滿足4×10³≤ReD≤2×10⁵
